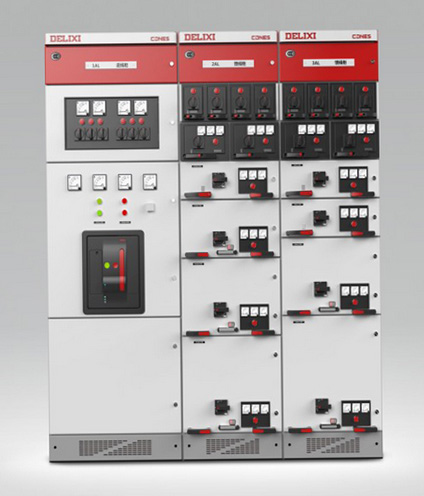

产品简介
CDNES新纪元系列低压开关柜以高可靠性、功能性为前提，集合各种开关柜优势全新研发而成！它能和德力西的CDW9和CDM9系列实现完美结合，是目前国内非常先进的低压抽出式开关设备。
本开关柜适用于交流50（60）HZ、额定工作电压和绝缘电压为380（660）V、1000V，额定电流6300A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制，并可通过电容补偿柜对其主母线进行无功补偿。
|
技术数据
|
|
标准及技术范围
|
GB7251.1-2005 低压成套开关设备和控制设备（TTA）
|
|
|
JB/T9661-1999 低压抽出式开关成套设备
|
|
过电压级别
|
IV III
|
|
污染等级
|
3
|
|
额定工作电压（Ue）（V）
|
380（660）
|
|
额定绝缘电压（Ui）（V）
|
660（1000）
|
|
额定平率 （HZ）
|
50（60）
|
|
水平母线
|
额定电流 6300A 5000A 4000A 3150A 2500A 2000A 630A
|
|
|
额定短时耐受电流(Icw)(kA) 50,65,80,100（Is有效值）
|
|
|
额定峰值耐受电流(Ipk)(kA) 105,140,176,220(0.1s最大值)
|
|
垂直母线
|
额定最大工作电流 ≤1000A
|
|
|
额定短时耐受电流 50kA
|
|
|
额定峰值耐受电流 105kA
|
|
外壳防护等级
|
IP30 IP40(特殊说明)
|
