当前位置 > 首页 > 产品目录 > 德力西电气 > 一级配电 > CDW6/CDW9 ATSE双电源自动转换开关

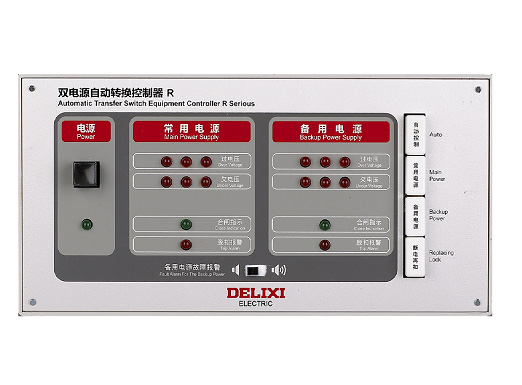

CDW6/CDW9 ATSE双电源自动转换开关

简短介绍:CDW6/CDW9系列双电源自动转换开关,主要由两台CDW6或CDW9万能式断路器、机械联锁及双电源转换控制器等组成。适用于50Hz额定工作电压400V的两路三相四线制电网中。对供电的两路电源的三相电压同时检测,当任意一相发生过压、欠压(包括缺相),即自动从异常电源切换到正常电源。
CDW6/CDW9 ATSE双电源自动转换开关
工作条件
环境温度 适用于-5℃~+40℃,日平均≤+35℃。大气的相对湿度在周围高温度+40℃时不超过+50%;在较低温度下允许有较高相对湿度(例如:20℃时的90%)考虑到因温度变化发生在产品表面上的凝露,在温度高于+40℃或者低于-5℃的条件下使用请与制造商协商
海拔高度 ≤2000m
电磁干扰 适用于环境A
污染等级 3级
安装级别 Ⅲ级
安装条件 两台万能式断路器在相邻的两个配电柜中进行水平安装,两台断路器左侧板之间的最大距离不超过2m,两台断路器之间安装钢缆连做进行联锁。两台万能式断路器在1个配电柜中进行上下安装,两台断路器底板之间的最大距离不超过0.9m,两台断路器之间安装钢缆联锁或者杠杆连锁。双电源控制器为面板安装,通过专用连接电缆与断路器连接,专用电缆长为2m
选型及功能代号
R型 电网对电网,自投自复型
S型 电网对电网,自投不自复型
F型 电网对发电,自投自复型
选型注意事项
1、适用于50Hz额定电压为400V的两路三相四线制电网中
2、控制器不单独出售,需与2台断路器一起订购
3、订购CDW6或CDW9双电源控制器的断路器必须同时订购机械连锁
4、断路器的分励脱扣器、闭合电磁铁控制电源只能是AC220/230V
5、带双电源自动控制器的断路器,禁止带钥匙锁、门联锁等附件
6、双电源自动控制器已具有过欠压保护功能,建议断路器不要选用欠压脱扣器
技术参数
电器级别 CB级
使用类别 AC-33B
额定工作电压 AC230V
额定频率 50Hz
欠电压转换值 80%Ue(包括缺相)
过电压转换值 115%Ue
