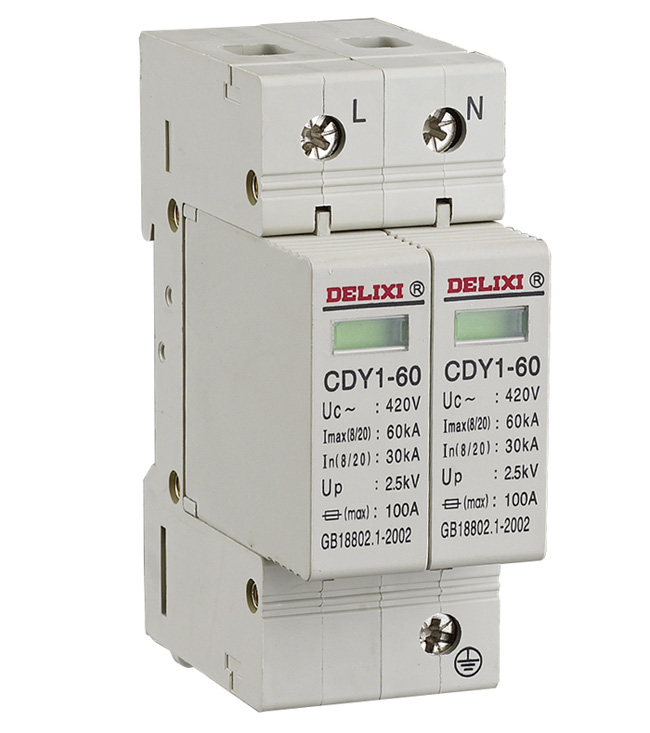

产品描述

适用于交流50HZ/60HZ，400V及以下的TT，IT，TN-S，TN-C-S等低压工频交流电源系统，用于等电位连接，对雷击或浪涌引起的电网过电压进行保护

CDY1-20适于安装在设备间配电箱或用电设备前端，如住户配电箱，信息、电子、控制设备前端或最近的插座箱

CDY1-40和CDY1-60适于安装在建筑内低压分配电柜处，如楼层配电箱，计算机中心、电信机房、电梯控制室配电箱

符合标准

IEC 61643-1/GB 18802.1-2002

产品特点

同等通流量下，残压低

CDY1-20，CDY1-40，CDY1-60，为插拔式设计，可带电操作，更换方便；底座可再利用，减少维护费用

自主开发设计的故障脱离指示机构，告警指示明显

配有遥信和声光报警附件，可实现远程监控和声光报警功能

参数

标称放电电流(kA)

最大放电电流(kA)

极数

最大持续工作电压(V)

保护水平(kV)

附件

5kA

10kA

2P/1P+N

AC275V/AC320V/     AC385V/AC420V

1.3kV/1.5kV

10kA

20kA

1P/2P/3P/4P/1P+N/3P+N

1.5kV/1.8kV

气体放电管声光报警器遥信

20kA

40kA

1.5kV/1.8kV/2.0kV

30kA

60kA

2.2kV
