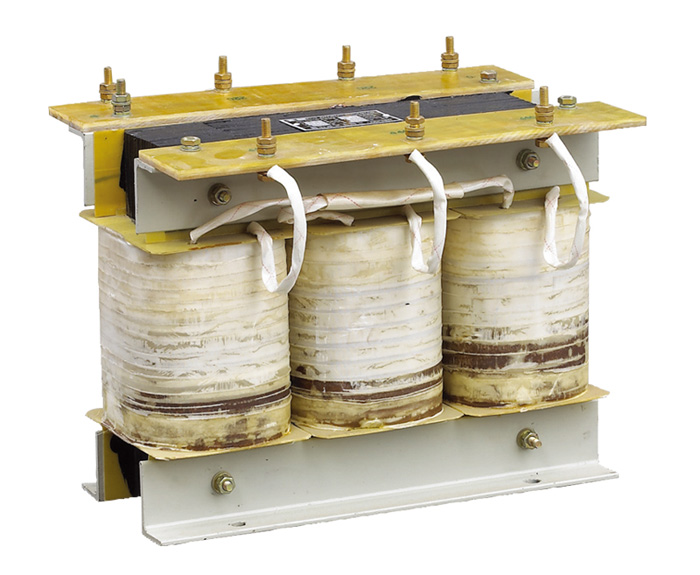

SBK、SG三相干式变压器
|
|
产品型号
|
|
产品名称
|
|
额定容量
|
额定电压（输入/输出）
|
接线方式
|
|
SBK、SG
|
|
□
|
□
|
□
|
|
|
|
↓
|
↓
|
↓
|
|
|
|
P3：0.3KVA
P5：0.5KVA
1P5：1.5KVA
2P5：2.5KVA
1：1KVA
…
500：500KVA
|
D01：380V/220V
DZ1：定制
DZ2：带铁壳
DZ3：带隔离
|
DY：△/Y
DD：△/△
YD：Y/△
缺省表示Y/Y
|
|
注：订货编码中的“P”表示小数点
|
|
适用范围
|
|
主要适用于交流50Hz～60Hz，输入电压不超过1000V的电路中，作为各类机床、机械设备等一般电器的控制电源、
局部照明及指示灯电源，也可作为小型动力电源整流设备、充电、电镀用。在额定负载下适用于连续工作。
|
|
结构特征
|
|
■三相干式变压器可制成开启式或防护式，具有损耗低、噪声小、防火性能好和不污染环境等优点。防护式采用钢板加工
成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路，必要时可按用户要求增加电压表、电流表温控仪、
转向轮等，以便监测和移动。
|
|
■按产品的用途分为控制变压器和照明变压器，控制变压器属于固定式变压器照明变压器除机床用的照明变压器外，属于
可移动式变压器。
|
|
■铁芯采用冷轧硅钢片，铁轭两侧以型钢或钢板作夹件，通过螺杆加以紧固
|
|
主要技术参数
|
|
型号规格
|
额定容量（KVA）
|
额定电压（V）
|
连接方式
|
|
输入
|
输出
|
|
SBKP3
|
0.3
|
660
400
380
220
|
380
220
110
36
|
YY（Y/Y）
DY（△/Y）
DD（△/△）
YD（Y/△）
|
|
SBKP5
|
0.5
|
|
SBK1
|
1
|
|
SBK1P5
|
1.5
|
|
SBK2
|
2
|
|
SBK2P5
|
2.5
|
|
SBK3
|
3
|
|
SBK4
|
4
|
|
SBK5
|
5
|
|
SBK10
|
10
|
|
SBK15
|
15
|
|
SBK20
|
20
|
|
SBK30
|
30
|
|
SBK40
|
40
|
|
SBK50
|
50
|
|
SBK60
|
60
|
|
SBK80
|
80
|
|
SBK100
|
100
|
|
SBK125
|
125
|
|
SBK160
|
160
|
|
SBK200
|
200
|
|
SBK250
|
250
|
|
注：表中所列的额定输入、输出电压（线电压）及接线方式，根据需要可任意组合。
|
|
SBK、SG三相干式变压器
|
|
额定容量（KVA）
|
外形尺寸
|
安装尺寸
|
|
开启式
|
防护式
|
开启式
|
防护式
|
|
A
|
B
|
H
|
A
|
B
|
H
|
a
|
b
|
a
|
b
|
|
0.3
|
162
|
90
|
140
|
260
|
180
|
160
|
125
|
77
|
-
|
-
|
|
0.5
|
228
|
100
|
200
|
260
|
200
|
160
|
125
|
82
|
-
|
-
|
|
1
|
228
|
120
|
200
|
315
|
250
|
260
|
120
|
90
|
-
|
-
|
|
1.5
|
255
|
150
|
220
|
355
|
290
|
280
|
150
|
115
|
-
|
-
|
|
2
|
255
|
150
|
220
|
355
|
290
|
280
|
150
|
115
|
-
|
-
|
|
2.5
|
255
|
150
|
220
|
370
|
290
|
300
|
150
|
115
|
-
|
-
|
|
3
|
300
|
190
|
270
|
370
|
290
|
300
|
150
|
115
|
-
|
-
|
|
4
|
300
|
190
|
270
|
510
|
400
|
550
|
200
|
140
|
420
|
220
|
|
5
|
360
|
280
|
320
|
510
|
400
|
550
|
200
|
140
|
420
|
220
|
|
10
|
420
|
310
|
350
|
560
|
430
|
600
|
270
|
155
|
470
|
230
|
|
15
|
420
|
330
|
350
|
600
|
440
|
620
|
270
|
170
|
500
|
240
|
|
20
|
480
|
310
|
410
|
650
|
440
|
650
|
320
|
170
|
580
|
240
|
|
30
|
540
|
320
|
460
|
870
|
500
|
780
|
400
|
170
|
770
|
300
|
|
40
|
600
|
350
|
500
|
960
|
550
|
810
|
480
|
185
|
870
|
350
|
|
50
|
600
|
390
|
500
|
960
|
550
|
810
|
480
|
200
|
870
|
350
|
|
60
|
600
|
390
|
500
|
1000
|
550
|
810
|
-
|
-
|
900
|
350
|
|
80
|
720
|
450
|
650
|
1000
|
550
|
810
|
-
|
-
|
900
|
350
|
|
100
|
720
|
450
|
650
|
1050
|
550
|
810
|
-
|
-
|
960
|
350
|
|
125
|
860
|
500
|
700
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
160
|
950
|
600
|
800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
200
|
1000
|
680
|
850
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
250
|
1050
|
700
|
850
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
注：
|
|
1、表中所列尺寸仅供参考，输出电流大于300A的产品为特殊定做品，产品尺寸会相应改变。
|
|
2、表中所列产品及300KVA以上的产品尺寸，可根据用户要求协商确定。
|
|
工作条件及安装条件
|
|
工作环境温度
|
-5℃～＋40℃，日平均温度≤35℃
|
|
相对湿度
|
最高温度为40℃时，空气的相对湿度不超过50％，在较低的温度下可以允许有较高的相对湿度，
例如20℃时达90％，对由于温度变化偶尔产生的凝露应采取特殊的措施
|
|
冲击振动
|
无明显摇动和冲击振动的地方
|
|
安装地点海拔
|
安装地点的海拔不超过2000米
|
|
电源电压
|
电源电压波形近似于正弦波
|
|
防护
|
不受雨雪侵袭的场所
|
|
安装周围环境
|
介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃
|
